2次元極座標系における衛星・惑星の軌道をPythonでシミュレートする

 ·   4 min read

※記事内に商品プロモーションを含むことがあります。

はじめに

2次元極座標系における衛星・惑星の軌道をPythonでシミュレートします。

この記事では、2次元極座標系における運動方程式を示した後、円軌道とモルニア軌道(楕円軌道)のシミュレーションを行うPythonコードを示します。

Pythonライブラリのバージョンは以下の通りです。

ライブラリ バージョン
Python 3.9.7
SciPy 1.7.1
Matplotlib 3.4.3

極座標系の運動方程式

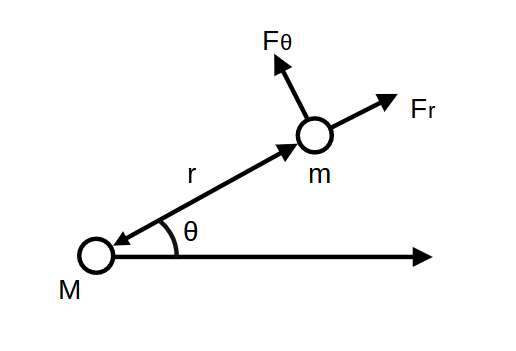

中心となる天体を極座標系の原点にとり、もう1つの天体との距離を$r$, 角度を$\theta$とします。また、それぞれの天体の質量を$M$, $m$とします。さらに、中心でない天体に作用する力を$F_r$, $F_{\theta}$とします。

planetary-polar-coordinates

極座標系の運動方程式は以下になります。

$$m(\ddot{r} - r \dot{\theta}^2) = F_r \\ m \frac{1}{r} \frac{d}{dt}(r^2 \dot{\theta}) = F_{\theta}$$

これを加速度$\ddot{r}$, 角加速度$\ddot{\theta}$について解くと、以下のようになります。

$$ \ddot{r} = \frac{1}{m} F_r + r \dot{\theta}^2 \\ \ddot{\theta} = \frac{1}{r} \left( \frac{F_{\theta}}{m} - 2\dot{r}\dot{\theta} \right) $$

さらに、速度を$v:=\dot{r}$, 角速度を$\omega:=\dot{\theta}$と定義します。さらに、$x=[r, \theta, v, \omega]^\top$とおくと、運動方程式は以下に変形できます。

$$ \dot{x} = \begin{bmatrix} v \\ \omega \\ \frac{1}{m} F_r + r \dot{\theta}^2 \\ \frac{1}{r} \left( \frac{F_{\theta}}{m} - 2\dot{r}\dot{\theta} \right) \end{bmatrix} $$

また、天体に作用する力は重力のみであるため、

$$ F_r = - G\frac{Mm}{r^2} \\ F_{\theta} = 0$$

となります。ただし、$G$は重力定数です。

Pythonによるシミュレーション

前節で求めた運動方程式を使って、Pythonによるシミュレーションを行います。SciPyのsolve_ivpという微分方程式を解く関数を利用します。

ここでは、地球を中心として周回する衛星の軌道をシミュレーションします。パラメータを以下の表に示します。

パラメータ 記号
地球半径 Re 6378e3 [m]
重力定数 G 6.674e-11 [m3/kg/s2]
地球質量 M 5.9724e24 [kg]

シミュレーションする軌道は、地上からの高度500 [km]の円軌道、およびモルニア軌道と呼ばれる周期12時間の楕円軌道の2つです。

2つのシミュレーションではパラメータや運動方程式の関数orbit()は共通であり、以下のように定義します。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
import math
import numpy as np
from scipy.integrate import solve_ivp
from matplotlib import pyplot as plt

Re = 6378e3 # radius of Earth [m]
G = 6.674e-11 # constant of gravitation [m3/kg/s2]
M = 5.9724e24 # Earth mass [kg]
GMe = G*M
m = 100 # [kg]

def orbit(t, x):
    r, theta, v, omega = x
    Fr = -GMe*m/r**2
    Ftheta = 0
    return [v, omega, Fr/m + r*omega**2, (Ftheta/m - 2*v*omega)/r]

円軌道

地上からの高度500[km]の円軌道では、速度7612 [m/s], 周期5640 [秒](94 [分])です。$r$, $\theta$軸方向の初期位置をそれぞれ6878 [km] (=500+6378 [km] ), 0 [rad]とします。また、初期角速度は0.0011068 [rad/s] (=7612 [m/s] /6878e3 [m] )となります。

以下のようにパラメータを定義し、運動方程式をsolve_ivp()関数で解きます。

1
2
3
4
5
6
7
# 円軌道
r0 = 500e3 + Re # init [m]
v0 = 7.6126e3 # [m/s]
omega0 = v0/r0 # [rad/s]
x_init = [r0, 0, 0, omega0]

sol = solve_ivp(orbit, [0, 5640], x_init)

以下のコードでシミュレーション結果をプロットします。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
r_sol = sol.y[0]
theta_sol = sol.y[1]

fig = plt.figure(figsize=(4, 4))
ax = fig.add_subplot(111, projection="polar")
ax.plot(theta_sol, r_sol, "o")
ax.set_rlim(0, 8e6)
plt.show()

fig, ax = plt.subplots(nrows=2, sharex=True, figsize=(5, 4))
ax[0].plot(sol.t, r_sol)
ax[1].plot(sol.t, theta_sol)
ax[0].set_ylabel("r [m]")
ax[1].set_ylabel("theta [rad]")
ax[1].set_xlabel("time [s]")
ax[0].grid()
ax[1].grid()
fig.tight_layout()
plt.show()

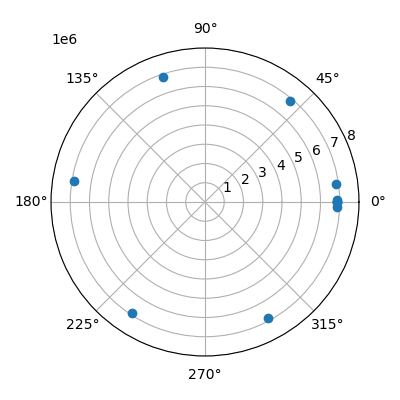

circular_orbit1

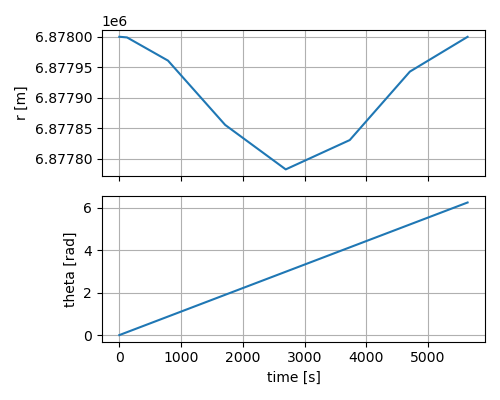

circular_orbit2

点が10個ほどしかなく疎らですが、初期と同じ高度6878 [km] (= 500+6378 [km])をほぼ維持した状態で、一定の角速度で地球を一周したことが分かります(途中で高度が200 [m]程度下がっているが、シミュレーション誤差によるもの)。

モルニア軌道

モルニア軌道は、軌道長半径26600 [m], 離心率0.74, 周期43200 [秒](12 [時間])の楕円軌道です。

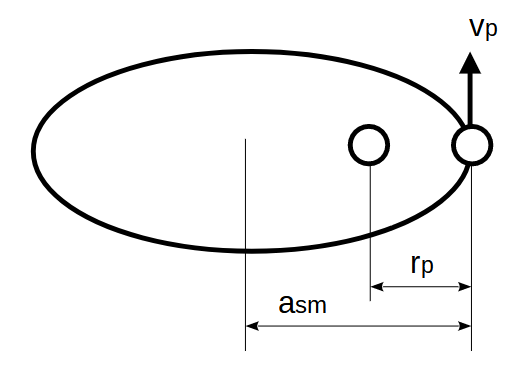

$r$軸方向の初期位置は近点(地球と衛星が最も近くなる点)とします。近点と地球の中心(楕円の焦点)の距離$r_p$は次式で計算できます。

$$r_p = a_{sm} (1-e_{cc})$$

ここで、$a_{sm}$は軌道長半径、$e_{cc}$は離心率です。

また、近点における速度$v_p$は次式となります。

$$v_p = \sqrt{GM\left( \frac{2}{r_p} - \frac{1}{a_{sm}} \right)}$$

elliptical-orbit

$r$, $\theta$軸方向の初期位置をそれぞれ$r_p$, 0 [rad] とします。また、初期角速度は$v_p/r_p$となります。

1
2
3
4
5
6
7
8
9
# モルニヤ軌道
asm = 26600e3 # 軌道長半径 [m]
ecc = 0.74 # 離心率 [-]
rp = asm*(1-ecc) # 近点距離(地球中心と近点の距離) [m]
vp = math.sqrt(GMe*(2/rp - 1/asm)) # 近点の速度 [m/s]
omega0 = vp/rp
x_init = [rp, 0, 0, omega0]

sol = solve_ivp(orbit, [0, 43200], x_init)

シミュレーション結果をプロットします。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
r_sol = sol.y[0]
theta_sol = sol.y[1]

fig = plt.figure(figsize=(4, 4))
ax = fig.add_subplot(111, projection="polar")
ax.plot(theta_sol, r_sol, "o")
ax.plot(np.linspace(0, 2*np.pi, num=50), [Re]*50)
plt.show()

fig, ax = plt.subplots(nrows=2, sharex=True, figsize=(5, 4))
ax[0].plot(sol.t, r_sol)
ax[1].plot(sol.t, theta_sol)
ax[0].set_ylabel("r [m]")
ax[1].set_ylabel("theta [rad]")
ax[1].set_xlabel("time [s]")
ax[0].grid()
ax[1].grid()
fig.tight_layout()
plt.show()

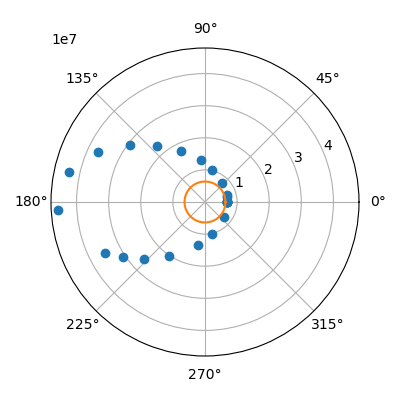

molniya_orbit1

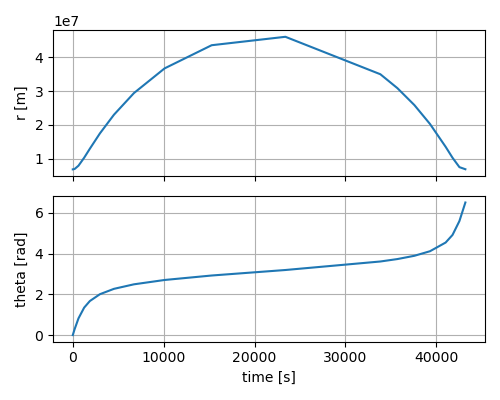

molniya_orbit2

最初の図のオレンジ色の円は地球です。衛星は43200 [秒](12 [時間])で地球を1周していることが分かります。また、遠点高度は約40000 [km](=47000-6378 [km])であり、モルニア軌道のWikipediaの記述と一致しています。さらに、ケプラー法則の第2法則(面積速度一定の法則)の通り、遠点における角速度は近点の角速度より遅くなっています。
