scipy.interpolate.interp2dによる2次元データの補間を解説

 ·   4 min read

はじめに

Pythonの数値解析ライブラリSciPyのinterpolate.interp2dクラスを使って、2次元形状のデータを補間する方法を解説する。補間オプションや、実際の補間例も示す。

また、SciPyには、同じく2次元データを補間できるinterpolate.griddataもあるが、こちらは関数となっている。

環境

ソフトウェア バージョン
Python 3.8.8
NumPy 1.20.1
SciPy 1.6.2
Matplotlib 3.3.4

Matplotlibはデータの可視化に用いる。

interp2dクラス

interpolate.interp2dクラスについて解説する。

1
2
interp2d(x, y, z, kind='linear', copy=True,
         bounds_error=False, fill_value=None)

引数の説明は以下の通り。

  • x, y: データの座標(1次元配列)
  • z: データ(2次元配列)
  • kind: 補間方法(linear(デフォルト), cubic, quintic
  • copy: データをコピーする(Falseの場合はデータのアドレスを参照)
  • bounds_error: Trueの場合、補間時の入力座標がx, yの範囲を超えるとエラーを返す。Falseの場合、範囲外ではfill_valueの値を返す
  • fill_value: 外挿領域で返す値。None(デフォルト)の場合、最近傍法で返す

補間により値を求めたい場合は、以下のようにinterp2dインスタンスfに求めたい座標xnew, ynewを渡す。ここで、xnew, ynewはスカラー、1次元配列、2次元配列のいずれも可。

1
2
f = interpolate.interp2d(x, y, z, kind='cubic')
znew = f(xnew, ynew)

データの座標x, yは等間隔でなくとも良い。

補間方法

interpolate.interp2dクラスのkindオプションで指定可能な補間方法には、以下の3つがある。

  • linear: 線形補間
  • cubic: 3次補間
  • quintic: 5次補間

linear

linearでは、双線形 (bilinear) という方法によってデータを補間する(下の画像参照)。
双線形補間では、対象となる座標の近傍4点のデータを用いて、線形近似によって値を求める。画像のように、まずx軸に沿って2点のデータから線形補間を行う。さらに、その結果を用いてy軸に沿って線形補間する。

cubic

cubicでは、双3次 (bicubic) という方法によってデータを補間する(下の画像参照)。
双3次補間では、対象となる座標の近傍16点のデータを用いて、3次近似によって値を求める。画像のように、まずx軸に沿って4点のデータから3次補間を行う。さらに、その結果を用いてy軸に沿って3次補間する。

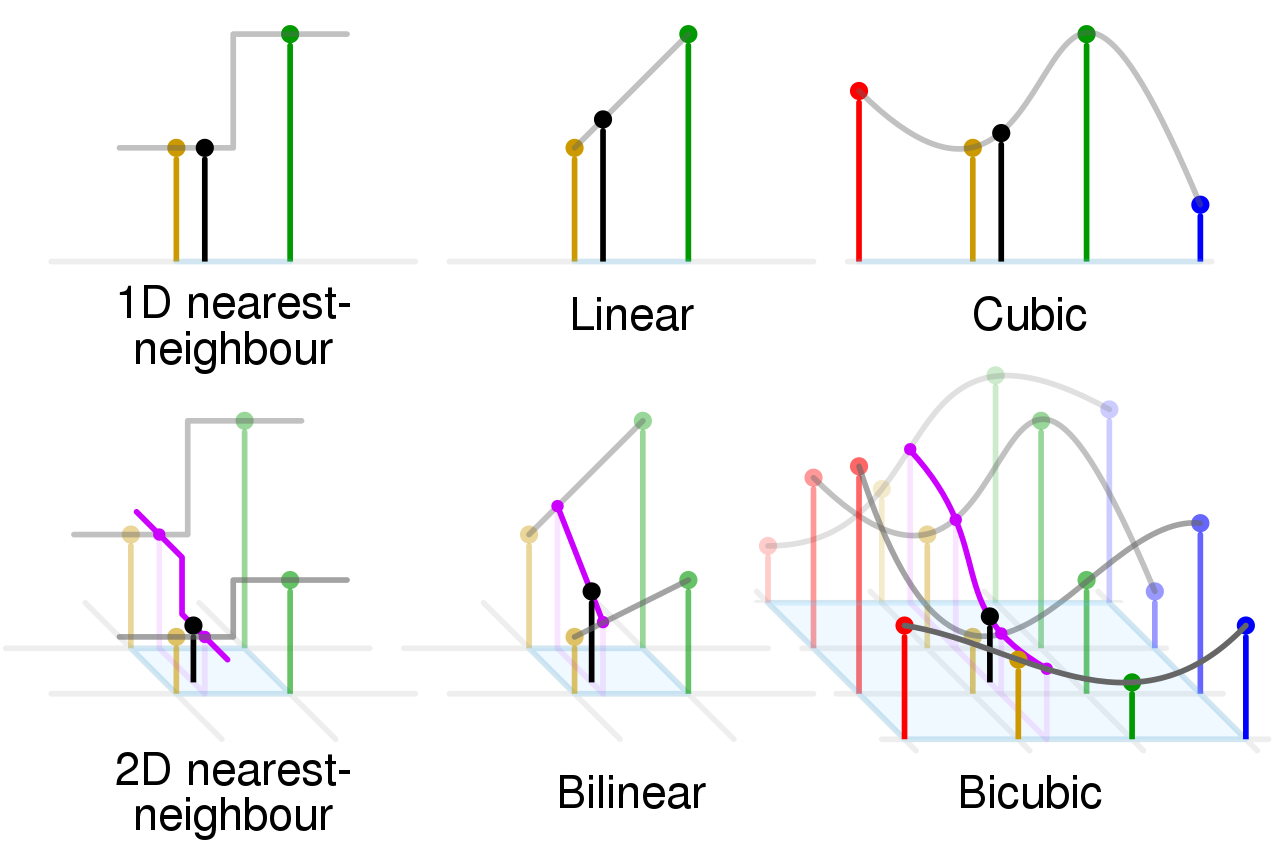

comparison of 1D and 2D interpolation
comparison of 1D and 2D interpolation © Cmglee(クリエイティブ・コモンズ・ライセンス)

math - How to perform bilinear interpolation in Python - Stack Overflow
線形補間と双線形補間 ~解説と具体例~ - 理数アラカルト

quintic

quinticでは上述のような方法で、5次近似によって値を求める。

2次元データの補間例

実際に2次元データを補間する。
まず、ライブラリをインポートし、プロット用の関数を定義する。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
import numpy as np
from scipy import interpolate
import matplotlib.pyplot as plt

def plot2d(X, Y, Z, title):
    fig, ax = plt.subplots()
    mappable = ax.pcolor(X, Y, Z, vmin=-1, vmax=1, shading="nearest")
    fig.colorbar(mappable, ax=ax)
    ax.set_xlabel("x")
    ax.set_ylabel("y")
    ax.set_title(title)
    fig.tight_layout()
    plt.show()

ここでは、以下の2変数関数を考える。
$ z = \sin (x^2 + y^2) $

参考までに、この関数を$-6 \le x, y \le 6$の範囲で、0.1刻みでプロットすると以下のようになる。

1
2
3
4
5
6
x = np.linspace(-3, 3, 61)
y = x.copy()
X, Y = np.meshgrid(x, y)
Z = np.sin(X**2 + Y**2)

plot2d(X, Y, Z, "original")

2変数関数の値(オリジナル)

次に、補間に用いるデータとして、同じ範囲で、0.4刻みでプロットすると以下のようになる。

1
2
3
4
5
6
7
# 荒くしたデータ
x2 = np.linspace(-3, 3, 16)
y2 = x2.copy()
X2, Y2 = np.meshgrid(x2, y2)
Z2 = np.sin(X2**2 + Y2**2)

plot2d(X2, Y2, Z2, "rough")

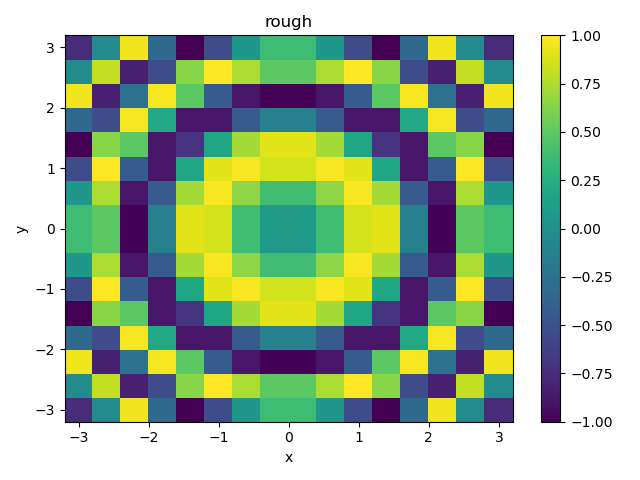

2変数関数の値(0.4刻み)

この荒くしたデータを用いて、補間した結果を示す。

linear

linearで線形補間した結果を示す。データに歪みが生じている。

1
2
3
f_linear = interpolate.interp2d(X2, Y2, Z2, kind='linear')
Z_linear = f_linear(x, y)
plot2d(X, Y, Z_linear, "linear")

2変数関数の値(linear)

cubic

cubicで3次補間した結果を示す。元のデータにかなり近い結果となっている。

1
2
3
f_cubic = interpolate.interp2d(X2, Y2, Z2, kind='cubic')
Z_cubic = f_cubic(x, y)
plot2d(X, Y, Z_cubic, "cubic")

2変数関数の値(cubic)

quintic

quinticで5次補間した結果を示す。こちらも元のデータにかなり近い結果となっている。

1
2
3
f_quintic = interpolate.interp2d(X2, Y2, Z2, kind='quintic')
Z_quintic = f_quintic(x, y)
plot2d(X, Y, Z_quintic, "quintic")

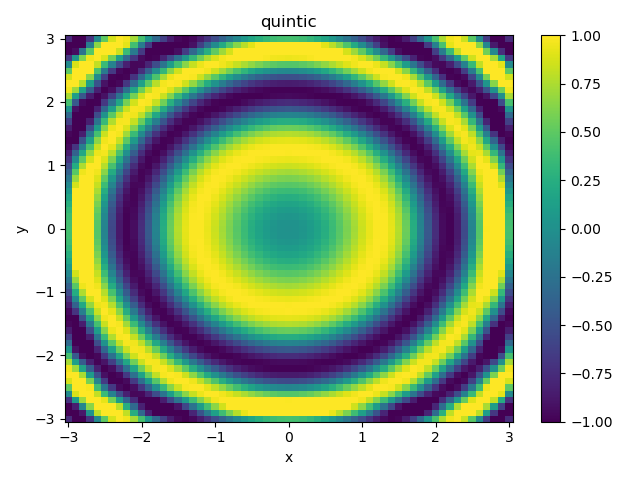

2変数関数の値(quintic)

参考リンク

scipy.interpolate.interp2d — SciPy v1.7.1 Manual
[SciPy] 11. interpolateのinterp2dによる2次元データの補間 – サボテンパイソン
