PythonとCasADiで常微分方程式を解く

 ·   3 min read

はじめに

CasADiは自動微分と非線形最適化のためのライブラリである。C++で実装されており、C++, Python, Matlab, Octaveのインターフェースを備えている。
本記事ではPythonを使い、CasADiで常微分方程式を解く方法をまとめた。

例として示す問題は以下の2つである。

  • 1階常微分方程式
  • 連立1階常微分方程式

環境は以下の通り。

ソフトウェア バージョン
Python 3.8.5
NumPy 1.19.2
CasADi 3.5.5
Matplotlib 3.3.2

CasADiはpipでインストールできる。

pip install casadi

また、本記事では以下の通りライブラリをインポートしていることを前提とする。

1
2
3
import numpy as np
import casadi as ca
import matplotlib.pyplot as plt

1階常微分方程式

対象とする問題

次式の1階の常微分方程式を考える。

$$ x' = -x + 2 $$

ただし、独立変数を時間$t$とし、未知関数$x(t)$とする。この方程式の一般解は以下となる($c$は定数)。

$$ x(t) = 2 + ce^{-t} $$

また、初期条件を$x(0)=0$とおくと$c=-2$であるから、初期値問題の解は以下となる。

$$ x(t) = 2 - 2 e^{-t} $$

この問題をCasADiで解く。簡単のため、以下の2段階に分けて説明する。

  1. ある最終時刻における解を求める
  2. ある時間範囲の解の推移を求める

最終時刻の解を得る

時間の範囲を0~10[s]とし、初期値$x(0)=0$を与えたときの、$t=10$における解を求める。
コードは以下のようになる。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
x = ca.MX.sym("x") # 未知関数
rhs = -x + 2 # 微分方程式の右辺

ode = {'x': x,
       'ode': rhs}
opts = {'t0':0, # 初期時刻
        'tf':10} # 最終時刻
F = ca.integrator('F', 'cvodes', ode, opts)
res = F(x0=[0]) # 初期値を指定して解く
print(res['xf']) # 最終時刻の解

実行結果

1
1.9999

コードについて簡単に解説する。
rhsは微分方程式の右辺(right hand side)の略である。
ca.integratorには以下を順に指定する。

  • 方程式の名前
  • 微分方程式のソルバ
  • 微分方程式
  • オプション(初期時刻、最終時刻)

時刻推移をプロットする

解の時刻推移を得るには、取得したい時刻ごとに微分方程式を解き、最終時刻の解を次の時刻の初期値とする。
例えば、0~10[s]の範囲で0.1[s]周期で解を得たい場合、以下のようにfor文で実行する。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
dt = 0.1 # サンプル周期
times = np.arange(0, 10+dt, dt)
x_history = [0] # xの時刻歴データ

x = ca.MX.sym("x") # 未知関数
rhs = -x + 2 # 微分方程式の右辺

ode = {'x': x,
       'ode': rhs}
opts = {'t0':0,
        'tf':dt}
F = ca.integrator('F', 'cvodes', ode, opts)

for t in times[:-1]:
    res = F(x0=x_history[-1])
    x_history += res['xf'].toarray().tolist()[0]

fig, ax = plt.subplots()
ax.plot(times, x_history)
ax.set_xlabel('t')
ax.set_ylabel('x')
ax.grid()
plt.show()

実行結果

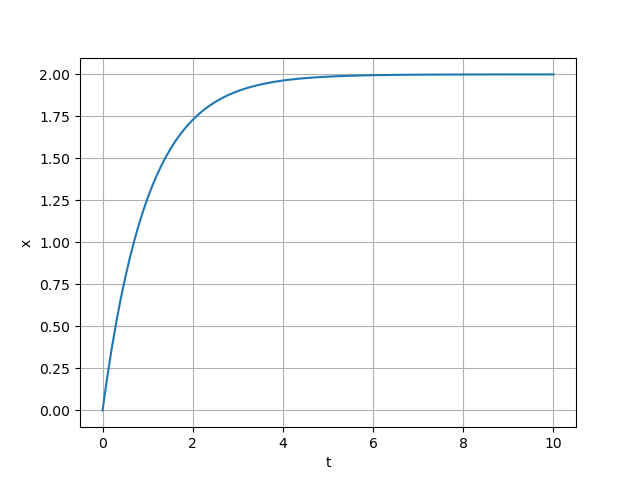

1階常微分方程式の時刻推移

連立1階常微分方程式

2個の未知関数$x_0(t), x_1(t)$に関する1階の連立常微分方程式

$$ \begin{cases} x_0' = x_0 - 2 x_1 \\ x_1' = 2 x_0 - 1.5 x_1 \end{cases} $$

を考える。

この問題の解の時刻推移を計算するコードは以下のようになる。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
dt = 0.1 # サンプル周期
times = np.arange(0, 20+dt, dt)
x_history = [[2, -2]] # xの時刻歴データ

x = ca.MX.sym('x',2); # Two states
rhs = ca.vertcat(x[0]-2*x[1], 2*x[0]-1.5*x[1])

ode = {'x': x,
       'ode': rhs}
opts = {'t0':0,
        'tf':dt}
F = ca.integrator('F', 'cvodes', ode, opts)

for t in times[:-1]:
    res = F(x0=x_history[-1])
    x_history += [res['xf'].toarray().flatten().tolist()]

fig, ax = plt.subplots()
ax.plot(times, x_history)
ax.legend(['x0', 'x1'])
ax.set_xlabel('t')
ax.set_ylabel('x0, x1')
ax.grid()
plt.show()

未知関数の数が2つになるため、x, rhsをベクトルとした。
実行すると、以下のグラフが出力される。

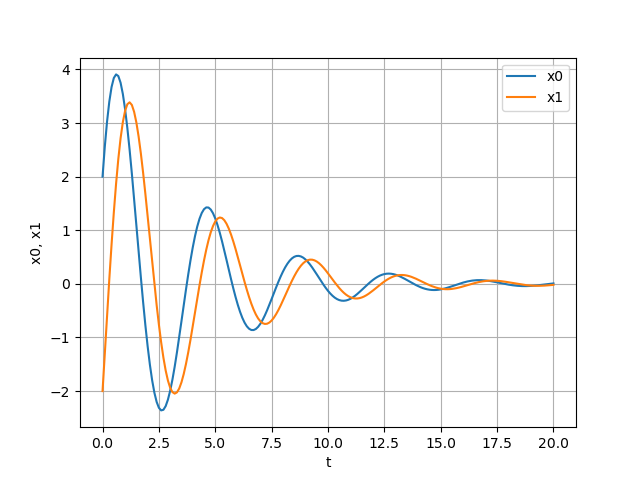

連立1階常微分方程式の時刻推移

参考

CasADiの公式リファレンス
