Kerasを使ったRNN, GRU, LSTMによる時系列予測

はじめに

KerasのRNN, GRU, LSTMレイヤを使って時系列データを学習させる。Kerasを初めて使われる方は、以下の記事を参考にして下さい。
Keras入門ニューラルネットワークによる正弦波の回帰

環境

ソフトウェア	バージョン
Anaconda3	5.2.0
Python	3.6.5
TensorFlow	1.12.0
keras	2.2.4
NumPy	1.14.3
matplotlib	2.2.2

KerasとTensorFlowがインストールされていなければ、Anaconda Promptで以下の通りインストールする。

1
2


conda install tensorflow
conda install keras

次に、Pythonで以下の通りライブラリをインポートする。

1
2
3
4


import numpy as np
import matplotlib.pyplot as plt
from keras.models import Sequential
from keras.layers import Dense, SimpleRNN, GRU, LSTM

Recurrentレイヤ

Kerasには、いくつかのRecurrent（再帰）レイヤが実装されている。本稿ではRNN, GRU, LSTMを使って、学習速度を簡単に比較する。

RNN (Recurrent Neural Network) は、1ステップ前の出力を自身の入力として与えることで、過去の情報を利用できる。ただし、RNNでは長期間のデータを扱えないため、GRU (Gated Recurrent Unit) やLSTM (Long Short Term Memory) が使われることが多い。
GRUとLSTMは、RNNを改良したレイヤであり、より長期間のデータの依存関係を学習できる。GRUはLSTMに比べて学習パラメータが少なく、計算時間が短い特徴がある。

学習データ

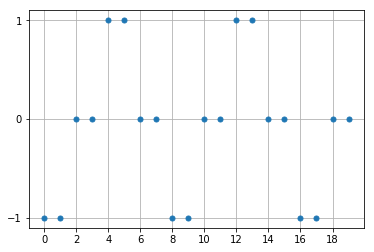

図のように、
[-1, -1, 0, 0, 1, 1, 0, 0, …]
を繰り返す時系列データが与えられたとき、次のステップの値を予測させる。正しく予測するためには、最低でも3個以上の過去のデータを記憶する必要がある。
例えば、[0, 0]とデータが与えられても、次の値は1か-1か分からない。さらに1ステップ前から[-1, 0, 0]と連続して初めて、次の値が1と予測できる。
keras_rnn_data

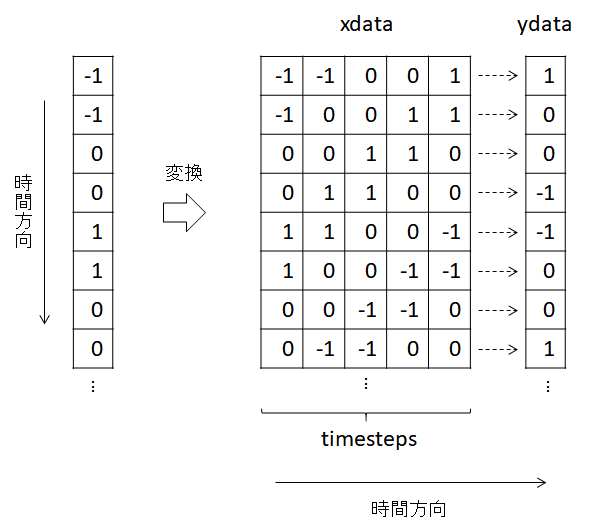

Kerasで学習するためのデータの配列の形状は以下のイメージ。
左側の時系列データを、説明変数xdataと目的変数ydataに変換する。
1個の目的変数に対して、予測に用いるステップ数がtimestepsである。
rnn_data

以下のコードで時系列データの生成と変換を行う。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


timesteps = 5

x_base = np.array([-1,-1,0,0,1,1,0,0], dtype=np.float32)
x = np.empty(0, dtype=np.float32)

for i in range(1000):
    x = np.hstack([x, x_base])

xdata = np.array([x[i:i+timesteps] for i in range(len(x)-timesteps)])
xdata = xdata.reshape(xdata.shape[0], timesteps, -1)

ydata = x[timesteps:].reshape(xdata.shape[0], -1)

timestepsは5とした。
また、reshapeメソッドを使って、
xdataは（データ数×timesteps×説明変数の数）の3次元配列、
ydataは（データ数×目的変数の数）の2次元配列
にそれぞれ変換している。

kerasによる学習

NNモデル

説明変数と目的変数の次元はともに1なので、入力層と出力層のノード数は1となる。
1層目をRNNレイヤ、2層目を全結合(Dense)レイヤとする。
中間ノード数はそれぞれ10とし、活性化関数はtanhとする。

1
2
3
4
5
6
7


actfunc = "tanh"

model = Sequential()
model.add(SimpleRNN(10, activation=actfunc,
                    batch_input_shape=(None, timesteps, 1)))
model.add(Dense(10, activation=actfunc))
model.add(Dense(1))

なお、SimpleRNNレイヤのbatch_input_shapeには、
（バッチ数、学習データのステップ数、説明変数の数）
をタプルで指定する。
バッチ数は学習時に指定するので、ここではNoneとする。

また、GRUレイヤやLSTMレイヤに変更する場合は、以下のようにSimpleRNNをGRU, LSTMに変更するだけでよい。

1
2


model.add(GRU(10, activation=actfunc,
              batch_input_shape=(None, timesteps, 1)))

1
2


model.add(LSTM(10, activation=actfunc,
               batch_input_shape=(None, timesteps, 1)))

学習の実行

NNモデルにデータを学習させる。PCの性能によるが、数十秒程度で終了する。

1
2
3
4
5
6
7


model.compile(optimizer='sgd',
              loss='mean_squared_error')

history = model.fit(xdata, ydata,
                    batch_size=100,
                    epochs=500,
                    verbose=1)

学習モデルの評価

学習したモデルから予測値を出力する（簡単のため、学習データから予測させる）。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


pred = model.predict(xdata)

fig, ax = plt.subplots()
ax.plot(ydata[:20, :].reshape(-1), linewidth=0, marker="o", markersize=8)
ax.plot(pred[:20, :].reshape(-1), linewidth=0, marker="o", markersize=5)
ax.set_xticks(np.arange(0, 20, 2))
ax.set_yticks([-1, 0, 1])
ax.legend(["training", "prediction"])
ax.grid()
plt.show()

出力

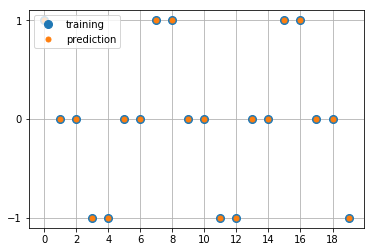

学習データと予測値の最初の20点を比較する（予測値はRNNで学習したモデルから出力したもの）。学習データと予測値は一致しており、うまく学習できたことが分かる。
keras_rnn_pred

次に、RNN, GRU, LSTMの損失関数の変化を比較する。損失関数の履歴は、historyから次のように取得できる。

1

loss = history.history["loss"]

各モデルの損失関数の変化をプロットする。

1
2
3
4
5
6


fig, ax = plt.subplots()
ax.plot(loss_rnn)
ax.plot(loss_gru)
ax.plot(loss_lstm)
ax.legend(["RNN", "GRU", "LSTM"])
plt.show()

出力

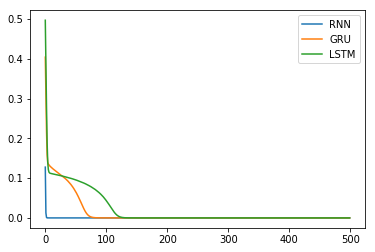

縦軸が損失関数、横軸がエポック数である。RNN, GRU, LSTMの順に損失関数の減少が速い。実際、各レイヤの学習パラメータはこの順に多くなっており、今回の学習速度と比較して妥当な結果である。
keras_rnn_loss

※今回の学習データではRNNでも十分に精度の高い予測ができたが、当然、学習パラメータが多いほどレイヤの表現力が高いため、より複雑な時系列データの特徴を抽出できる可能性が高い。
